   产品编号: 4115345416
产品名称: W01X在线浸入水分变送器
规  格: W01X
产品备注: 厂家直接联系有优惠!
产品类别: WX1X水分仪(一代)

    产 品 说 明
W01X型在线水分仪变送器说明书
W01X在线浸入式水分仪使用了我公司水分测量的最新技术,所有部件防水防尘,坚固的不锈钢外壳防腐的同时可抵抗意外撞击,整机可以在恶劣环境下长期工作,调试方便,可以有多种安装方式,操作容易,精度高,适用范围很广。
1、电气外壳材料
高级不锈钢(304)等。
2、探头外壳
高级铜合金镀铬,高级天线皮青铜合金。
3、绝缘材料
聚四氟乙烯A级料。
(一)不带法兰结构总图

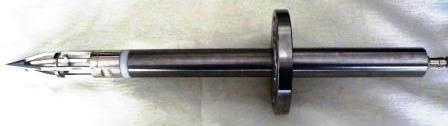

(二)带法兰机构图

4、规格
传感器尺寸:Φ32×520(其中连接器长30mm)(直径×长度),6芯引线长1500mm。
5、引线定义
引线规格(AVVR:7X0.3mm2),引线颜色、连接器、管脚定定义见下表:


电源控制脚
4-20mA输出
RS-485通讯
供电(24VDC,不大于100MA)
连接器引脚序号
信号定义
(CTR)
(AN-)
(AN+)
(A+)
(B-)
(V-)
(V+)
引线颜色
绿

6水分测量范围
水分测量范围:0%-99.9%,具体依据测量介质的实际水分范围确定。
探头温度测量范围:-40℃…200℃,(但注意与仪器工作温度的区别,应恰当处理)。
8测量数据过
9、信号输出
变送器最多可输出两路:2×模拟量输出0(4)….20mA,输出1 :水分值%(例如0…..20% 可变调节,输出2(选定):-40℃…200℃,,任意温度范围。
10、标定
传感器针对一种对于介质的标定,拥有5种不同标定曲线。对于被测介质,有5种可以自己修改的标定方法并能够将其下载到传感器自带软件中。使用该软件能够很容易的对测量范围及精度进行修正。
11、通讯
传感器使用RS485接口传输数据,另外可以通过一条数据总线协议来传输多台传感器的RS485信号,传感器的信号可以通过外部设备连接到工业总线,如Profibus,Ethernet,等。
12、电源
变送器供电有多种方式可选(可在合同中说明):+5V(不能带4-20mA输出),+9V、12V、+24V DC,功率不大于1.5W。
13、外部工作环境
工作环境:-20℃-70℃。
14、测量厚度
根据物质和水分,大约50-80mm,要求介质能浸入到聚四氟乙烯环处,充分接触探头。
15、连接器插头
传感器配备有一个坚固的6针GX-12-6芯航空插头座连接器,连接器电缆长度有1.5 m ,其他长度在定合同时说明。
16、安装
仪器普通出厂不带安装固定件,如用户需要可选择发兰(DL25-1.0RF 304 hg20592-97)或螺纹结构连接,但在订合同时另说明。
17、配套
凡买到我公司W01X型在线水分仪变送器的终端客户,可提供3年的免费后台应用,主要为监测、远程标、检水分、温度信号用。
如有另订购表头,可配套该变送器做便携水分仪使用,并可完成就地标定,检测应用。
18、联系方式
公司名称:西安荣森电子有限责任公司
注册地址:西安高新路枫叶大厦C幢2304室; 邮 编:710075
通讯地址:西安雁塔区电子二路东社区万国花园88号信箱
邮编:710065
办公地址:
中国陕西省西安市高新区电子二路72A号(晟方家苑)1号楼:10502室;邮编:710065
电话:+086-029-88276996-82;
传真:+086-029-88276996-81
企业QQ1: 1652782600;企业QQ2: 30198577
企业邮箱:hryang@rsdz.cn; petroyang@126.com
官方网址:
WWW.RSJT.NET;www.rldzkj.com
信箱:西安雁塔区电子二路万国花园88号信箱 邮 编:710065
