1、产品概述
W41X型在线嵌入式高精度水份仪系列是为了石油化学工业而特定开发的。其中，低量程分析仪典型应用于原油传输及管线上；全量程应用于储罐中；乳化液的控制和高含水量的控制及界面控制等。产品具有灵活的安装形式，可通过各种各样的配置提供给使用者，见表一，表二：W41X型4X型在线嵌入式高精度水份仪电气指标选型，其中也包括插入式的安装方式。
该系列产品的全量程及低量程水分分析仪表能够提供最精确的测量结果，具体精度见表三：原油微波雷达水份仪的技术指标。原油微波雷达水份仪已经被主要油公司广泛应用安装在原油传输管线上。荣森公司采用“微波雷达水份传感器”这一独特的专利技术使得测量更加准确，可靠。没有任何的技术能与之相比。分析仪的所有功能都可以通过面板的四个按键来实现。液晶显示器显示测量值、温度。数字通讯全部采用标准信号，包括标准的Modbus RTU. 仪表机箱采用防爆标准。
产品特点
内置RTD温度探测仪进行温度补偿，自动校准。
表一：原油微波水分仪电气指标选型表
|
公称管道尺寸（英寸） |
型号[“U”，“Z”，“L”或插入] |
法兰尺寸
(公称压力：磅） |
规格尺寸（英寸） |
净重(磅) |
|
A |
B |
C |
D |
|
1 inch |
U & Z |
150 |
39.7 |
5.1 |
13.3 |
24 |
12 |
|
1 inch |
U & Z |
300 |
39.7 |
5.4 |
13.3 |
24 |
31 |
|
1 inch |
U & Z |
600 |
39.7 |
5.7 |
13.3 |
24 |
31 |
|
1 inch |
U & Z |
900 |
39.7 |
6.3 |
13.3 |
24 |
36 |
|
1 inch |
L |
150 |
---- |
5.1 |
13.3 |
10 |
5 |
|
1 inch |
L |
300 |
---- |
5.4 |
13.3 |
10 |
13 |
|
1 inch |
L |
600 |
---- |
5.7 |
13.3 |
10 |
13 |
|
1 inch |
L |
900 |
---- |
6.3 |
13.3 |
10 |
15 |
|
2 inch |
U & Z |
150 |
41.8 |
6.0 |
14.8 |
24 |
52 |
|
2 inch |
U & Z |
300 |
41.8 |
6.3 |
14.8 |
24 |
56 |
|
2 inch |
U & Z |
600 |
41.8 |
6.6 |
14.8 |
24 |
60 |
|
2 inch |
U & Z |
900 |
41.8 |
8.0 |
14.8 |
24 |
72 |
|
2 inch |
L |
150 |
---- |
6.2 |
15 |
10 |
36 |
|
2 inch |
L |
300 |
---- |
6.5 |
15 |
10 |
40 |
|
2 inch |
L |
600 |
---- |
6.8 |
15 |
10 |
44 |
|
2 inch |
L |
900 |
---- |
8.0 |
15 |
10 |
56 |
|
3 inch |
U & Z |
150 |
44.0 |
7.3 |
16.2 |
24 |
78 |
|
3 inch |
U & Z |
300 |
43.3 |
7.6 |
16.2 |
24 |
91 |
|
3 inch |
U & Z |
600 |
43.3 |
8.0 |
16.2 |
24 |
91 |
|
3 inch |
U & Z |
900 |
43.3 |
8.8 |
16.2 |
24 |
113 |

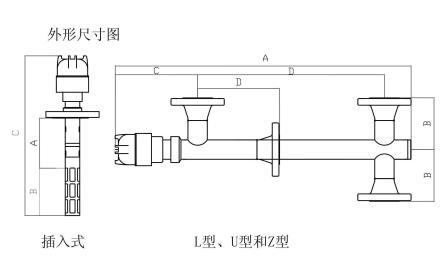

表二:原油微波水分仪选型图
|
管道公称尺寸（英寸） |
类型“U”，“Z”，“L”或插入 |
法兰尺寸（公称压力：磅） |
规格尺寸（英寸） |
净重（磅） |
|
A |
B |
C |
D |
|
3 inch |
L |
150 |
---- |
7.25 |
16.2 |
10 |
52 |
|
3 inch |
L |
300 |
---- |
7.6 |
16.2 |
10 |
60 |
|
3 inch |
L |
600 |
---- |
8 |
16.2 |
10 |
60 |
|
3 inch |
L |
900 |
---- |
8.8 |
16.2 |
10 |
82 |
|
低范围 |
插入 |
150 |
6.1 |
5.8 |
25.8 |
---- |
26 |
|
半/全高范围 |
插入 |
150 |
6.1 |
10.5 |
25.8 |
---- |
37 |
|
低范围 |
插入 |
600 |
6.1 |
5.8 |
30.5 |
---- |
28 |
|
半/全高范围 |
插入 |
600 |
6.1 |
10.5 |
30.5 |
---- |
39 |
|
4 inch |
U & Z |
150 |
33.2 |
8.5 |
16.7 |
12 |
120 |
|
4 inch |
U & Z |
300 |
33.7 |
8.9 |
16.7 |
12 |
140 |
|
4 inch |
U & Z |
600 |
34.1 |
9.8 |
16.7 |
12 |
150 |
|
4 inch |
U & Z |
900 |
34.4 |
10.3 |
16.7 |
12 |
178 |
|
4 inch |
L |
150 |
---- |
8.5 |
16.1 |
10 |
67 |
|
4 inch |
L |
300 |
---- |
8.9 |
16.1 |
10 |
87 |
|
4 inch |
L |
600 |
---- |
9.75 |
16.1 |
10 |
108 |
|
4 inch |
L |
900 |
---- |
10.25 |
16.1 |
10 |
136 |
表三：原油微波水分仪的技术指标
|
参数 |
低微量程 |
低量程 |
中量程 |
高量程 |
全量程 |
|
范围 |
0-1% |
0-4% & 0-10% |
0-20% |
0-倒相 |
80-100% |
0-100% |
|
精度 |
+/-0.01% |
+/-0.04% 0-4% +/-0.1% 4-10% |
+/- 0.2%
仅油相 |
+/- 0.5%
仅油相 |
+/- 0.6%
仅水相 |
油相+/- 0.5%
水相+/- 1% |
|
重复性 |
+/- 0.02% |
+/- 0.02% |
+/- 0.1% |
+/- 0.1% |
水相+/- 0.3% |
油相 +/- 0.1%
水相 +/- 0.5 |
|
分辨率 |
0.01% |
0.01% |
0.10% |
0.10% |
0.10% |
0.10% |
|
流体温度 |
15- 70℃ |
15- 70℃ |
15 - 70℃ |
15 - 70℃ |
15 - 70℃ |
15 - 70℃ |
|
高温性 |
15 -105℃ |
15 -105℃ |
15 - 105℃ |
15 - 315℃ |
15 - 315℃ |
15 - 315℃ |
|
含盐量 |
不适用 |
不适用 |
不适用 |
不适用 |
水相0.5% - 8% |
水相0.5% - 8%
油相无系数 |
2、系统技术指标
1、电源: 100-130VAC 60Hz, (50 Hz 可选) ，200-260VAC 50-60Hz (可选)，18-28VDC (可选)，25 瓦通常, 最大50 瓦；
2、输出: 模拟: 现场可选 0-20mA or 4-20mA, 12 位 D-to-A 转换，数字: Modbus RTU 标准, RS-485 (可选), RS-432 (可选)；
3、报警及系统错误继电器: 报警干接点终止在 1安培, 120VAC, 现场可定义,根据时间延迟自设置常开或常闭
系统错误干接点终止在1安培，120VAC ；
4、流量计输入: 电压或磁场获得的脉冲 (3mV to 15V 最大) 现场可自定义，电流输入 0-20 or 4-20mA 现场可自定义；
5、流体温度补偿: 内置温度传感器，仪器无需外接温度变送器便可进行温度测量显示和对含水率测量结果进行温度补偿；
6、环境温度： 测量部分：-40℃ to +50℃ ，电子部分: 0℃ to +50℃; 建议使用遮阳蓬
7、流体温度：标准 0℃ to 71℃ ，可选 16℃ to 105℃ ，选 38℃ to 205℃，可选 38℃ to 315℃ ，温可选；
8、电单元机箱规格: 标准的防爆机箱: 100 高 x 174 宽 x 224 长（mm）; 59磅.
测量部分:
9、等级: ExdⅡBT4
10、等级： IP68
11、级: 执行ASMEB16.5-2009标准，压力分别可达CLASS150(1.6-2.0MPa）、CLASS300(2.5-5.0MPa）、CLASS600(10MPa）.标准的突面法兰RF，其它形式可选。
12、 标准的316/316L 不锈钢; 其它材质可选;
13、接: 低量程分析仪表: 1, 2, 3, 4寸法兰及插入式配有2寸法兰;或根据用户要求定制
14、电缆应装在导管内. 一根14标准尺的地线一定要连接在测量及电子部分之间以确保正常操作及满足防爆的要求。
3、应用
油田生产、输油管线、油罐存储、原油交易和原油精炼。
机油、润滑油、变压器油及化工产品的微量水分在线测量。
|
