Wt10x型水分探头说明书
Wt10x在线浸入式水探头使用了我公司水分测量的最新技术,所有部件防水防尘,坚固的不锈钢外壳防腐的同时可抵抗意外撞击,整机可以在恶劣环境下长期工作,调试方便,可以有多种安装方式,操作容易,精度高,适用范围很广。
1、电气外壳材料
高级不锈钢(304)等。
2、探头外壳
高级铜合金镀铬,高级天线皮青铜合金。
3、绝缘材料
聚四氟乙烯A级料。
(一)不带表头结构总图

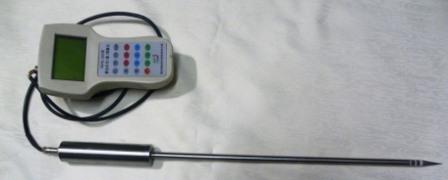

(二)带表头结构图
4、规格
①手柄尺寸:Φ32×130(其中连接器座高出端面5mm);
②探头尺寸:Φ10×440;
③5芯引线长1500mm。
5、引线定义
引线规格(AVVR:5X0.3mm2),引线颜色、连接器、管脚定定义见下表:
引线连接关系 |
RS-232通讯 |
供电(12VDC,不于2W) |
连接器引脚序号 |
② |
③ |
⑤ |
④ |
① |
信号定义 |
TXD |
RXD |
GND |
V- |
(V+) |
引线颜色 |
黄 |
绿 |
黑 |
蓝 |
红 |
6、水分测量范围
水分测量范围:0%-99.9%,具体依据测量介质的实际水分范围确定。
7、温度测量范围
探头温度测量范围:-40℃…200℃,(但注意与仪器工作温度的区别,应恰当处理)。
8、测量数据过程
测量模式CA:(循环平均)用于短时间测量过程中的连续平均值测量和过滤,精度可达0.1%。
9、信号输出
变送器最多可输出两路:2×模拟量输出0(4)….20mA,输出1 :水分值%(例如0…..20% 可变调节),输出2(选定):-40℃…200℃,,任意温度范围。
10、标定
传感器针对一种介质的标定,拥有5种不同标定曲线。对于被测介质,有5种可以自己修改的标定曲线并能够通过PC标定软件将其下载到传感器中。使用PC标定软件能够很容易的对测量范围及精度进行修正。
11、通讯
传感器使用RS485接口传输数据,RS485接口允许传输多台传感器信号,传感器数据传输符合MODBUS协议。
12、电源
传感器有多种供电方式可选(可在合同中说明): +24V DC,功率不大于1.5W。
13、外部工作环境
工作环境:-20℃-70℃。
14、测量厚度
根据物质和水分,大约50-80mm,要求介质能浸入到聚四氟乙烯环处,充分接触探头。
15、连接器插头
传感器配备有一个坚固的6针GX-12-6芯航空插头座连接器,连接器电缆长度有1.5 m ,其他长度在定合同时说明。
16、安装
仪器普通出厂不带安装固定件,如用户需要可选择法兰(DL25-1.0RF 304 hg20592-97)或螺纹结构连接,但在订合同时另说明。
17、配套
凡买到我公司W-108型在线水分仪传感器的终端客户,可提供3年的免费PC标定软件应用,主要为监测、远程标、检水分、温度信号用。
如有另订购表头,可配套该变送器做便携水分仪使用,并可完成就地标定,检测应用。
